超聲波流量計系列
明渠流量計,超聲波流量計,分體式明渠流量計,超聲波明渠流量計是專用于非滿管敞開渠道自由表面自然流測量的流量儀表,采用超聲波測距原理,通過測量液位高度結合標準堰槽幾何尺寸計算流量
產品詳情
產品概述:

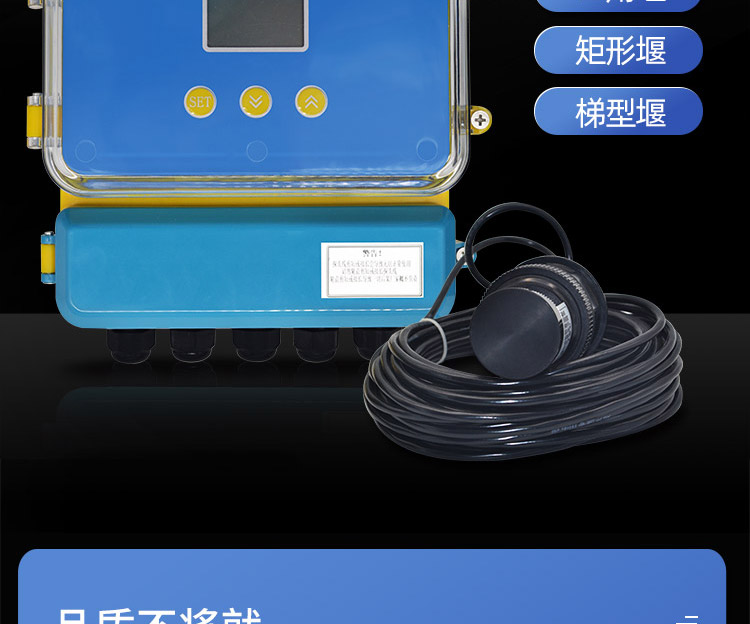

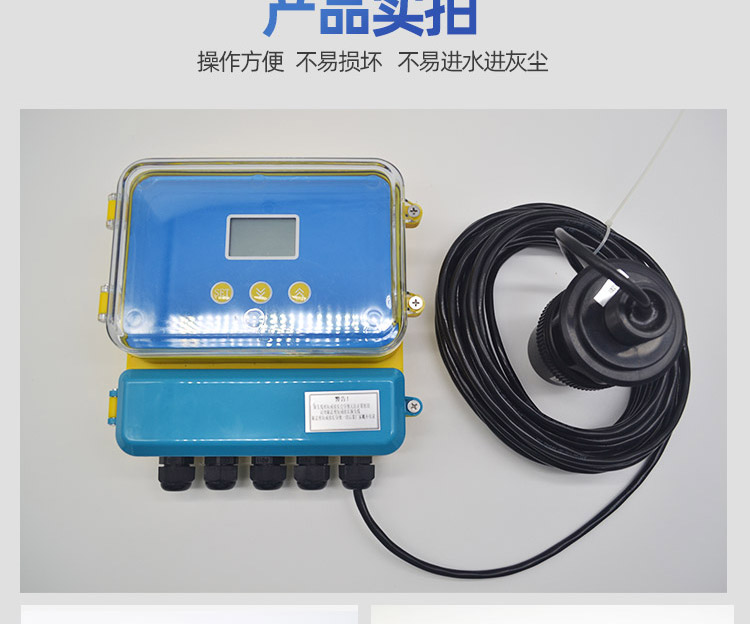

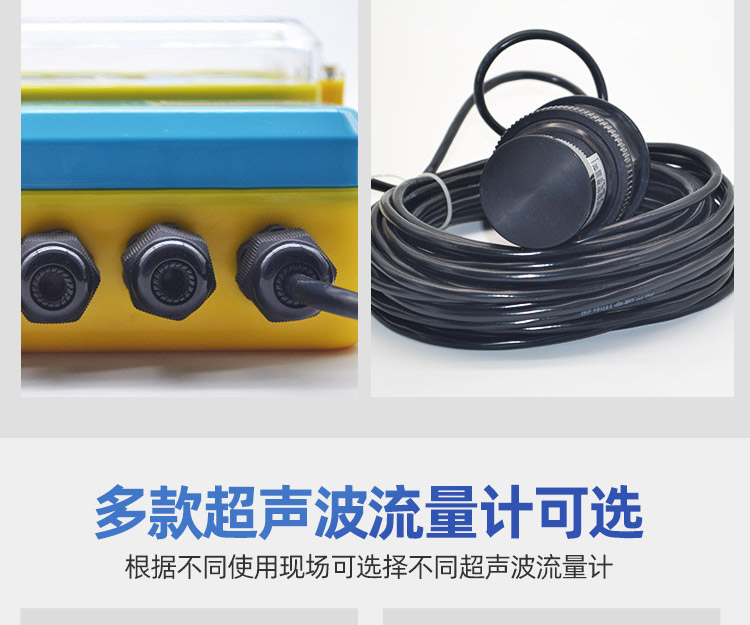

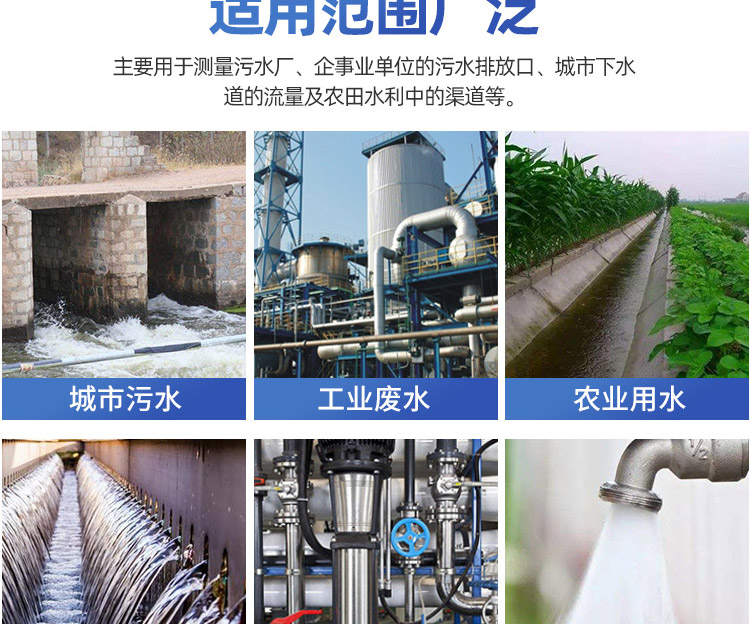

超聲波明渠流量計是一種基于超聲波測距技術的非接觸式明渠流量測量儀表,專門用于測量非滿管狀敞開渠道中的自由表面自然流量。該產品通過搭配標準量水堰槽(如巴歇爾槽、三角堰、矩形堰等),利用超聲波精確測量液位高度,再根據堰槽的幾何尺寸與流量關系計算出瞬時流量和累計流量。采用分體式結構設計,探頭與顯示儀表分離,適應各種惡劣的現場環境,為污水處理、農田灌溉、水政水資源管理等領域的明渠流量測量提供可靠的解決方案。
特性
1.非接觸式測量:超聲波測距,不接觸水體,不受水質影響,維護簡便
2.寬范圍適用:適用于矩形、梯形、U型等多種形狀明渠,渠寬0.5-30m

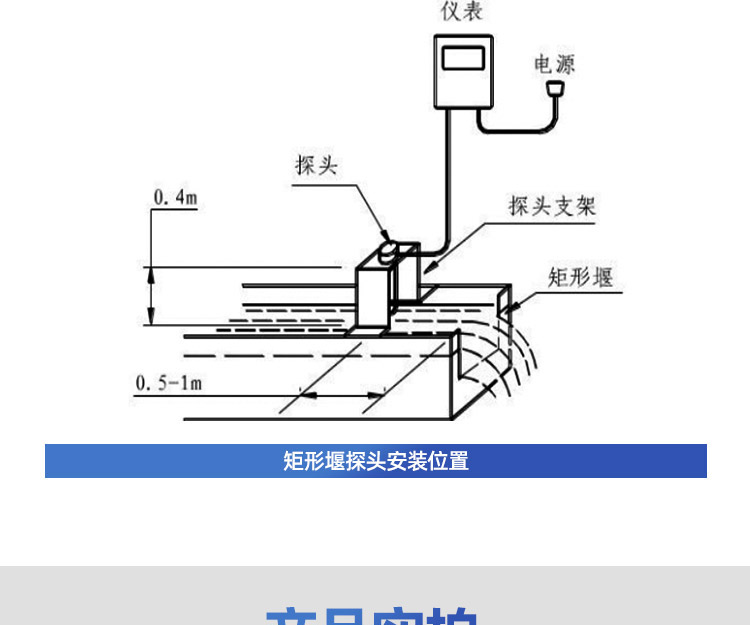

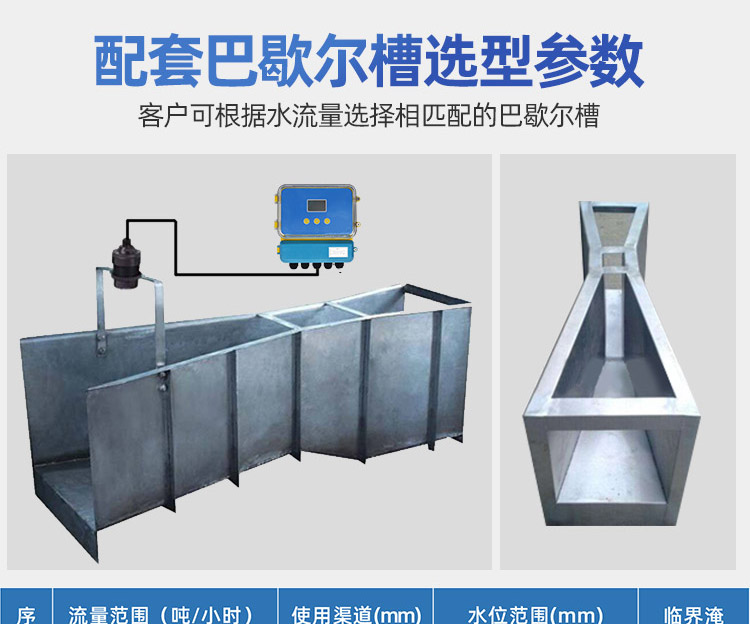

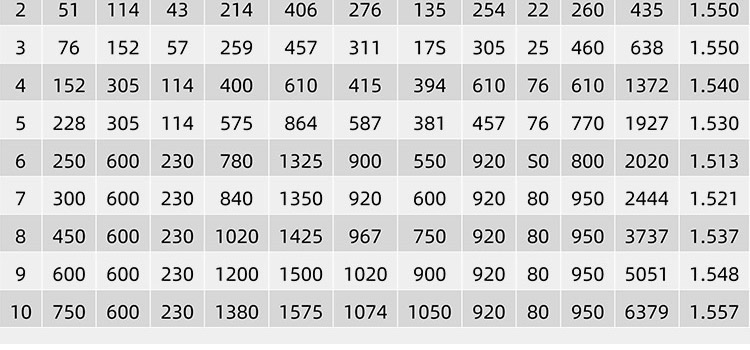

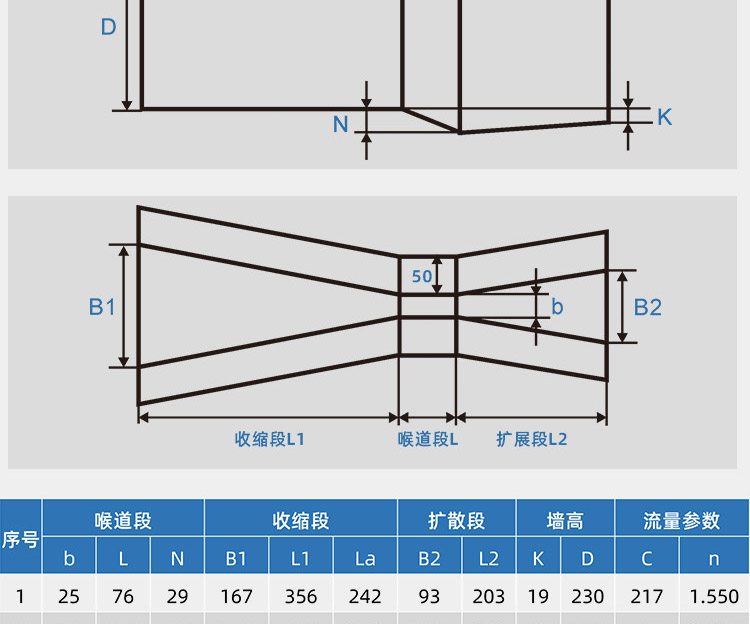

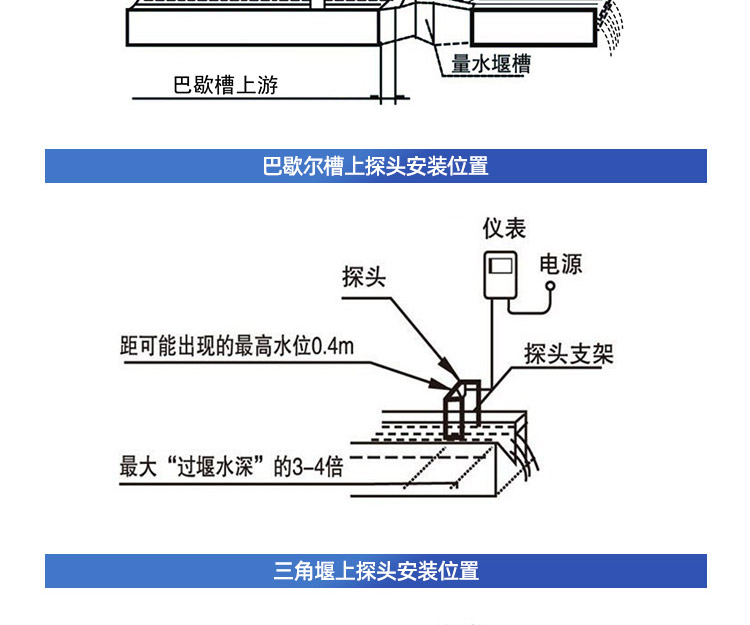

3.多種堰槽配套:可搭配巴歇爾槽、三角堰、矩形堰等標準堰槽使用
4.高精度測量:流速精度±0.5%,水位精度±0.5%,系統精度±1.5%
5.雙向流量測量:可測量正向和反向流速和流量,滿足復雜水文條件
6.多種輸出通訊:支持RS-485、Modbus、4-20mA輸出,可選無線遠程傳輸
7.強環境適應性:探頭防護等級IP68,可在惡劣水質環境下長期工作
8.靈活供電方式:支持AC220V、DC24V、電池供電及太陽能供電

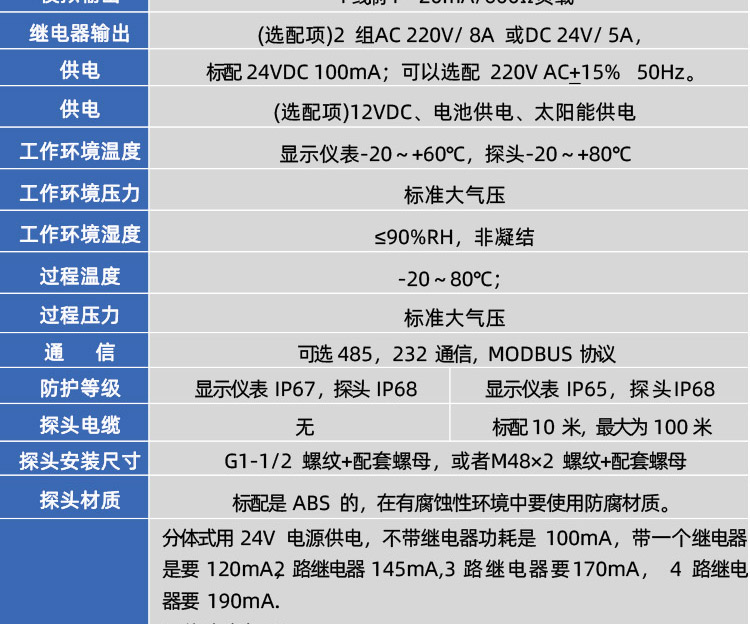

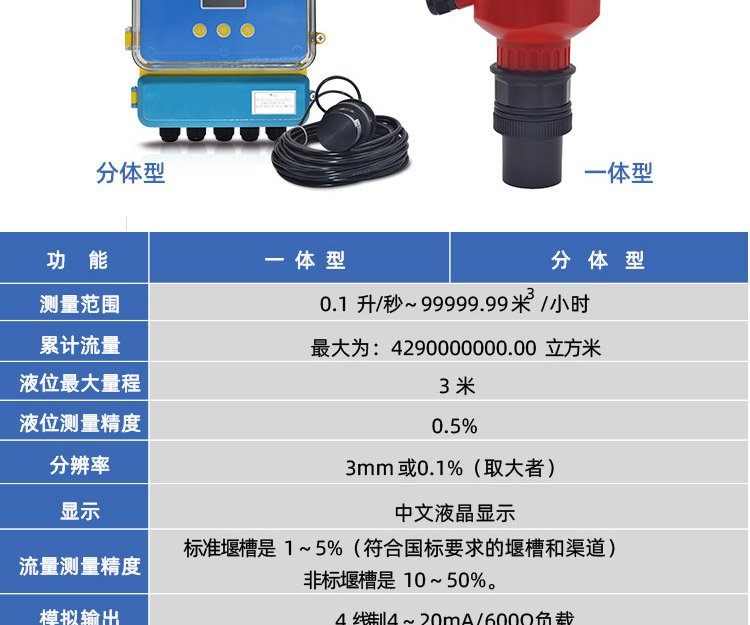

技術參數
被測介質:水、污水等液體(適用于明渠自由表面流)
**度等級:系統精度±1.5%
量程比:寬量程設計,流速0.02-20m/s

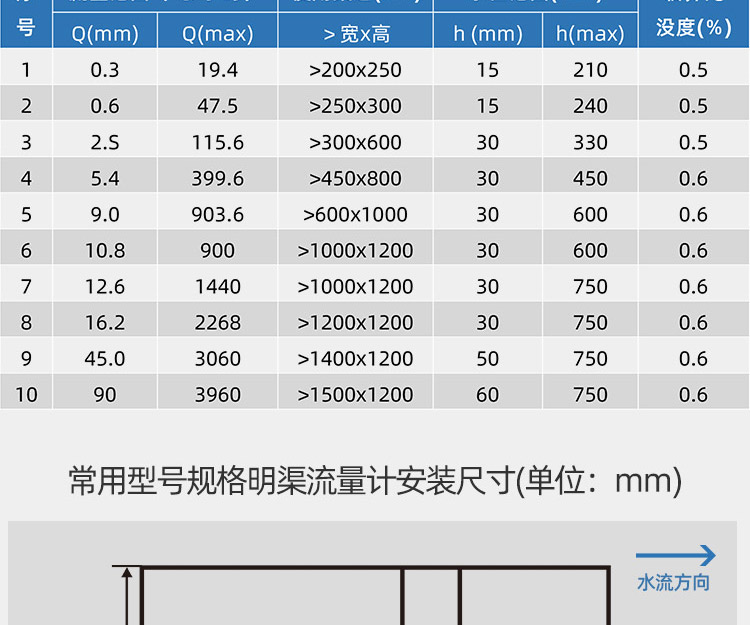

公稱直徑:50、100、200、400、600mm(配套堰槽)
工作環境:顯示儀表-20℃~+60℃;探頭-20℃~+80℃
溫度等級:過程溫度-20℃~80℃
上游流場敏感度等級:10D
下游流場敏感度等級:5D
電磁兼容性等級:工業級
通信接口:RS-485、232通信,支持Modbus協議
供電電源:標配24VDC,可選AC220V、12VDC、電池供電、太陽能供電
防護等級:顯示儀表IP67,探頭IP68
按鍵:儀表面板操作
液晶顯示:中文液晶顯示屏
數據存儲:具備數據記錄功能,累計流量*大值4290000000.00立方米
測量周期:實時測量

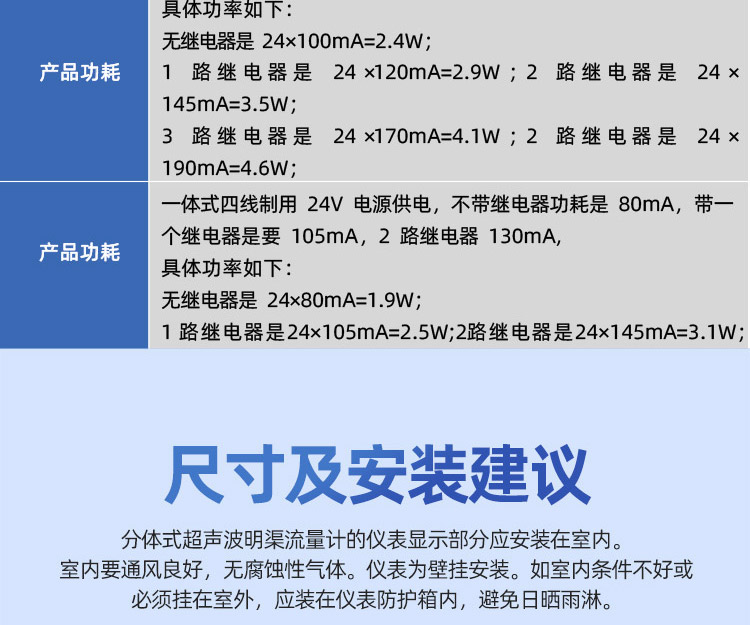

平均功耗:分體式無繼電器2.4W,一體式無繼電器1.9W
工作環境:濕度≤90%RH,非凝結
