物聯網智能無線遠傳水表的原理及設計

　　物聯網智能水表與其綜合管理系統的通信路徑為：數據通過上層多級通信設備，通過 Internet 網絡，到達物聯網智能水表綜合管理系統。由于遠程通信技術和物聯網技術都存在數據傳輸?shù)陌踩詥栴}，因此物聯網智能水表的信息安全管理存在極大的風險。使用遠程通信設備，數據可能發生錯誤，也可能遭受人為修改 ，造成物聯網智能水表失控，導致用戶可以脫離自來水公司的售水管理系統隨意用水。使用Internet 網絡，互聯網服務器容易受到攻擊 ， 在物聯網智能水表用戶不知情的情況下，信息被讀取并篡改 ；非法用戶偽造復制物聯網智能水表設備身份，冒名輸入到售水管理系統中 ， 可以修改數據，盜取水量，使自來水公司蒙受經濟損失。

　　市場上有不同廠家生產的物聯網智能水表 ， 其安全管理方式各不相同，如果自來水公司使用了不同廠家的物聯網智能水表 ， 在同一個售水系統中進行統一管理時，物聯網智能水表可以脫離售水管理系統的管理，隨意用水，自來水公司將因此而遭受經濟損失。

　　自來水公司的物聯網售水管理系統過于龐大，牽涉到多種數據傳輸模塊，多種數據管理系統，以及目前還不夠完善的互聯網絡，這些數據傳輸?shù)年P(guān)鍵環節都存在不確定性，容易產生數據交換錯誤，容易遭受人為入侵，導致物聯網水表與售水管理系統數據交換的安全性得不到保證，對自來水公司造成經濟損失。

　　從上述的情形可以看出，物聯網智能水表在安全管理上存在太多的風險因素，這些風險因素，造成自來水公司的經濟損失，因此有必要針對現有的物聯網智能水表做進一步的改進。

　　為了克服現有技術的上述缺點，本實用新型的目的是提供數據傳輸安全和物聯網監控的物聯網智能無線遠傳水表。

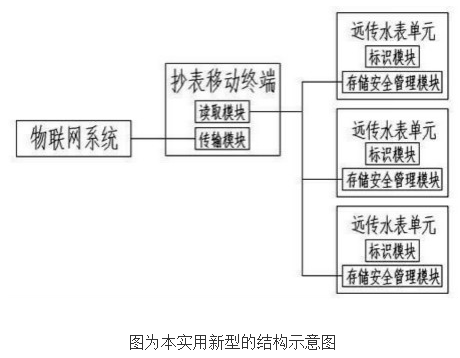

　　本實用新型解決其技術問題所采用的技術方案是：物聯網智能無線遠傳水表，包括若干個遠傳水表單元、物聯網系統和抄表移動終端，其中：所述遠傳水表單元包括有標識模塊、存儲安全管理模塊，所述抄表移動終端包括讀取模塊和傳輸模塊，所述抄表移動終端通過傳輸模塊與物聯網系統連接，所述讀取模塊與遠傳水表單元連接。

　　作為本實用新型的進一步改進：所述標識模塊包括在水表蓋上設有唯一的二維碼層或條形碼層。所述抄表移動終端的讀取模塊包括有掃描裝置，通過掃描標識模塊以確定遠傳水表單元的地址或其他身份標識，同時讀取模塊的上生成連接遠傳水表單元的唯一解密密匙，通過數據線接入遠傳水表單元內進行讀取用戶用水情況。

　　作為本實用新型的進一步改進：所述抄表移動終端的讀取模塊與所述遠傳水表單元的存儲安全管理模塊連接。所述存儲安全管理模塊設有加密對比模塊，加密對比模塊設定有唯一的密匙。所述傳輸模塊包括無線wifi傳輸裝置或GPRS數據



　　傳輸裝置。完成抄表移動終端與遠傳水表單元的連接，讀取當時遠傳水表單元的用水情況，通過傳輸模塊與物聯網系統進行連接。

　　與現有技術相比，本實用新型的有益效果是：本實用新型采用二維碼作為遠傳水表的標識，通過物聯網對水表管理以及水表的信息傳輸進行進一步監控，完善智能水表的物聯網系統，保證水表上信息數據真實、**和完整，同時針對抄表的管理也進一步改善。
